フィルム・基板剥離装置

ドラム剥離装置

Ref ID：F4-1_Y911

本装置はガラスより貼付済の機能フィルムを剥離する装置です。
剥離されたフィルムは剥離ドラムに沿った状態となりますので、人手にて排出していただきます。

1. 自動供給、自動排出、貼合機との連動等、対応可能です。
2. 除電ユニットや、クリーンクラス等、相談可能です。
3. 弊社工場にて実機を用いた貼合テストも実施可能です。

参考装置仕様　※一例です。カスタム製作致します。
採用実績用途	フレキシブル基板製造用途薄膜剥離用途
貼付位置精度	剥離装置
タクト	材料、接着材質による
ワーク供給	人手供給
装置概寸	L1600mm×W1200mm×H1600mm
対応ワークサイズ	Max L500x400mm
オプション	ワーク/フィルム自動供給　インライン/ロボット除電装置安全対策ドラム外形　カスタム対応可能

セパレーター剥離装置

Ref ID：F4-2_YY04

本装置は上流から流れてくるパネル（ワーク）に対して、表・裏両面に貼られている保護フィルムを同時に剥離する装置です。

1. 自動供給、自動排出、貼合機との連動等、対応可能です。
2. 除電ユニットや、クリーンクラス等、相談可能です。
3. 弊社工場にて実機を用いた剥離テストも実施可能です。

参考装置仕様　※一例です。カスタム製作致します。
採用実績用途	保護フィルム（セパレーター）剥離装置 OLED製造用途　LCD製造用途 DFPD製造用途　電子部品製造用途
貼付位置精度	剥離装置
タクト	材料、接着材質による
ワーク供給	インライン
装置概寸	L1600mm×W1200mm×H1600mm
対応ワークサイズ	Max L500x400mm
オプション	ワーク/フィルム自動供給　インライン/ロボット除電ユニット・クリーンユニット剥離方式は最適な方法をご提案致します

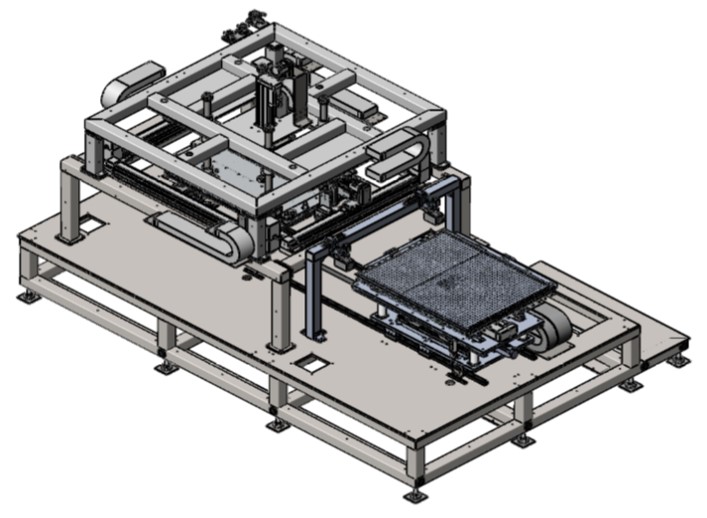

デラミ（De-lami)装置

Ref ID：F4-3

FILM貼付後に、FILM外周の糊だけを残して、真ん中の部分は上流工程(LLO)で粘着部が無くなった所で、外周の糊残りをカッターにて剥離致します。
本装置は上流から流れてくるパネル（ワーク）に対して、表・裏両面に貼られている保護フィルムを同時に剥離する装置です。

1. テーブルにPanelを供給します。
2. GlassとFILMの間に、刃を入れてFILMを剥離致します。
3. GlassとFILMを剥離して、次工程にFILMを送ります。
4. 弊社工場にて実機を用いた剥離テストも実施可能です。

参考装置(DD07) 仕様　※一例です。カスタム製作致します。
採用実績用途	OLED製造用途フレキシブル基板製造用途
貼付位置精度	剥離装置
タクト	120秒　/ 枚(G4.5　4辺）
ワーク供給	インライン
装置概寸	L4,500 x W 2,300 x H 2,800
対応ワークサイズ	G4.5
オプション	ワーク/フィルム自動供給　貼付工程とインライン除電ユニット・クリーンユニット剥離方式は最適な方法をご提案致します

ご覧の装置は一例です。ご要望の仕様をご相談下さい。
